WDL型系列前倾多翼风机

  • 所属分类:前向多翼离心风机

  • 点击次数:
  • 发布日期:2021/11/24
  • 在线询价
详细介绍

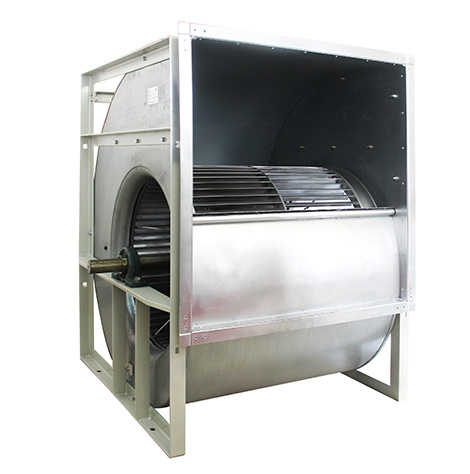

WDL型系列前倾多翼风机为E式皮带传动结构,由风机、电机、带轮、皮带、底座等组成。风机机壳、叶轮选用优质钢板制成,耐氧化性好;主轴选用优质碳素结构钢,在设计时均经过二次临界转速校核,强度高、刚性大、稳定性好;叶轮经动、静平衡二次校正,远高于国家规定G4.0级;轴承选用进口或国产优质名牌轴承,轴承使用寿命长,运转稳定。

WDL225-WDL500均用UC型调心轴承。WDL560-WDL1000均采用带座调心轴承,轴承座上设有注油嘴。正常使用温度在70℃以下,每隔3000小时注射一次锂基润滑脂,若超过70℃,轴承温度每上升15℃,则注油间隔时间减至一半。使用锂基润滑脂轴承最高温度不能超过110℃。

风机可制成左、右式。面对皮带轮,叶轮顺时针旋转为右(R),叶轮逆时针旋转为左(L)。风机出风角度有0°、90°、180°、270°共4种。

风机机号有:WDL225、WDL280、WDL300、WDL355、WDL400、WDL450、WDL500、WDL560、WDL630、WDL710、WDL800、WDL900、WDL1000共十三个机号。

风机输送介质为空气或无腐蚀、不自燃、不含有粘性物质的气体,介质所含尘土及硬质颗粒物应小于120mg/m3,风机输送介质温度不高于80℃。

电动机、皮带、带轮可根据用户要求进行选配,用户也可自行选购。

根据用户需要也可制成BWDL(防爆离心风机),电机选用防爆电机。

本产品适用于工业、民用、矿井、隧道、地铁等建筑物通风换气。与各种形式的空调器、空气净化器等配套使用。



WDL型系列前倾多翼风机性能表(参照样本)


型号

风量

m³/h

风压

Pa

功率

kw

转速

rpm

重量

kg

WDL225

3500-2500

470-235

1.1-0.55

1470-1000

13

WDL280

6500-4500

750-370

3-1.1

1430-1040

20

WDL300

8500-5000

620-230

4-1.1

1200-700

22

WDL355

13000-7500

970-420

7.5-2.2

1350-900

35

WDL400

16500-7000

1200-430

11-2.2

1300-800

42

WDL450

20000-11000

1200-550

 15-4

1100-750

63

WDL500

26000-13500

1050-430

 15-4

950-650

75

WDL560

28000-18000

1250-570

18.5-5.5

900-600

91

WDL630

33000-22500

1050-600

18.5-7.5

720-550

148

WDL710

42500-27500

950-600

 22-11

650-500

216

WDL800

60000-40000

1100-550

37-15

600-425

350

WDL900

80000-55000

1100-630

 55-22

540-400

380

WDL1000

85000-70000

1100-750

 55-30

475-400

485

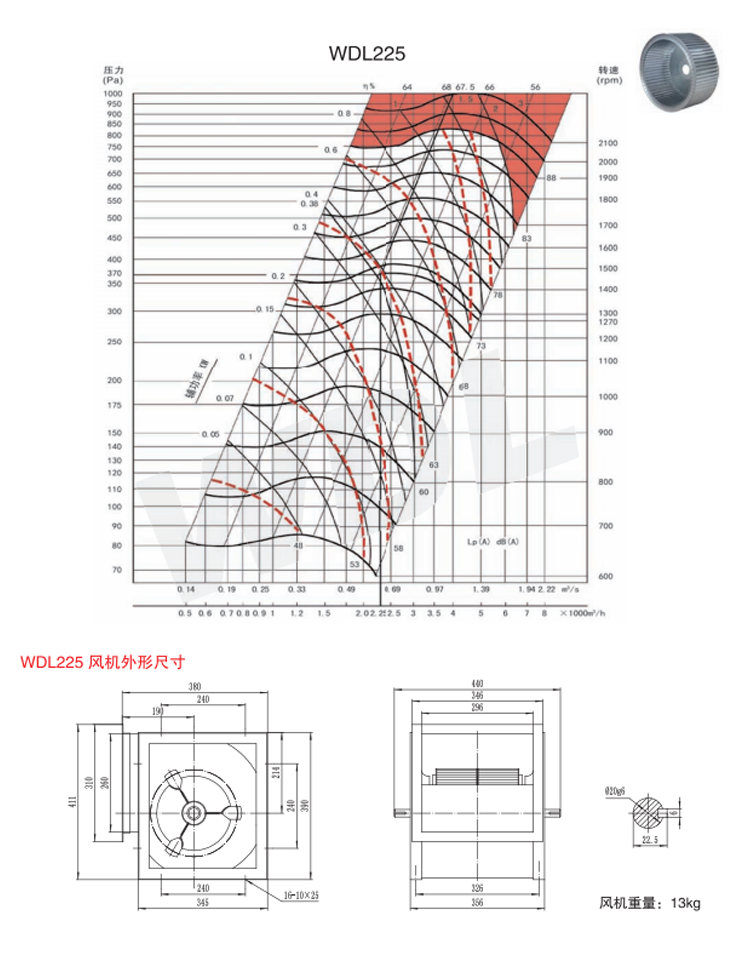

WDL225前倾多翼风机

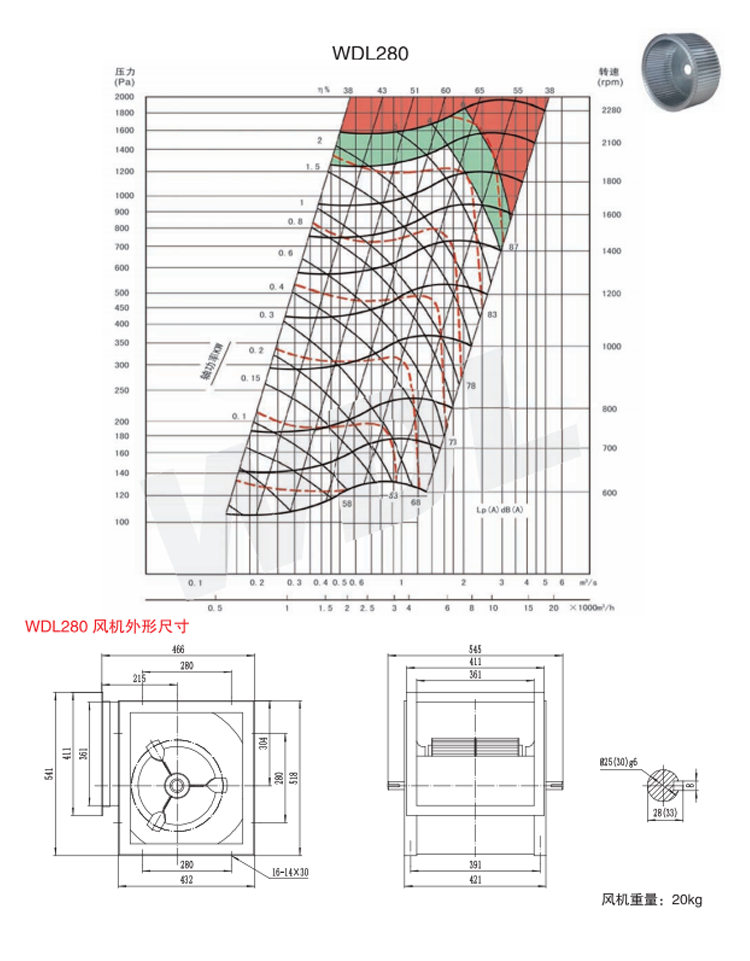

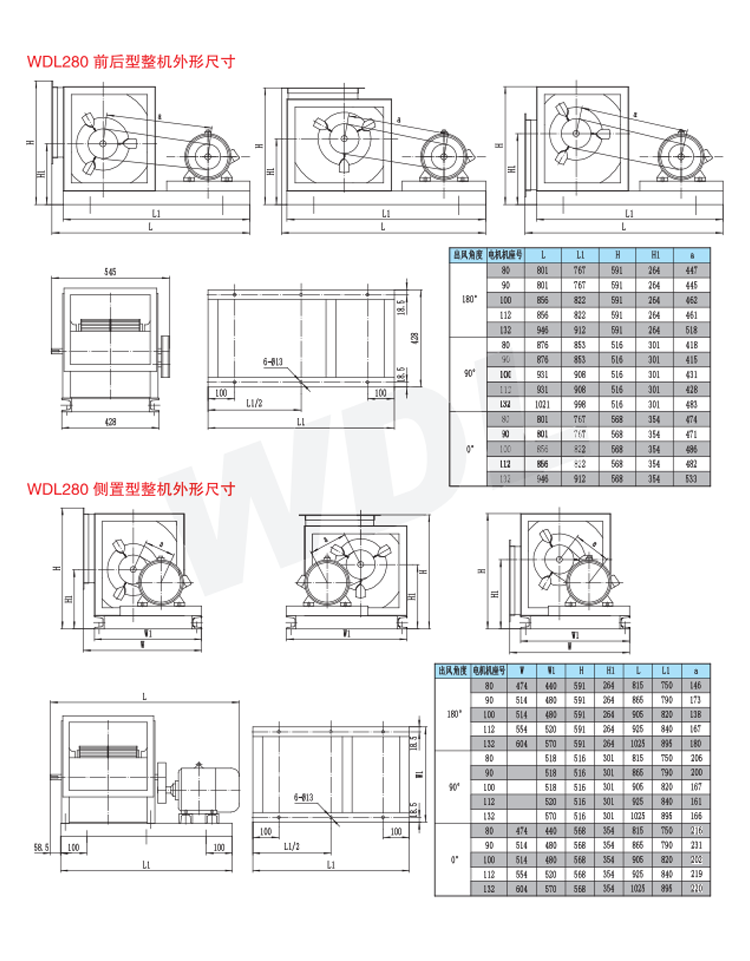

WDL280前倾多翼风机

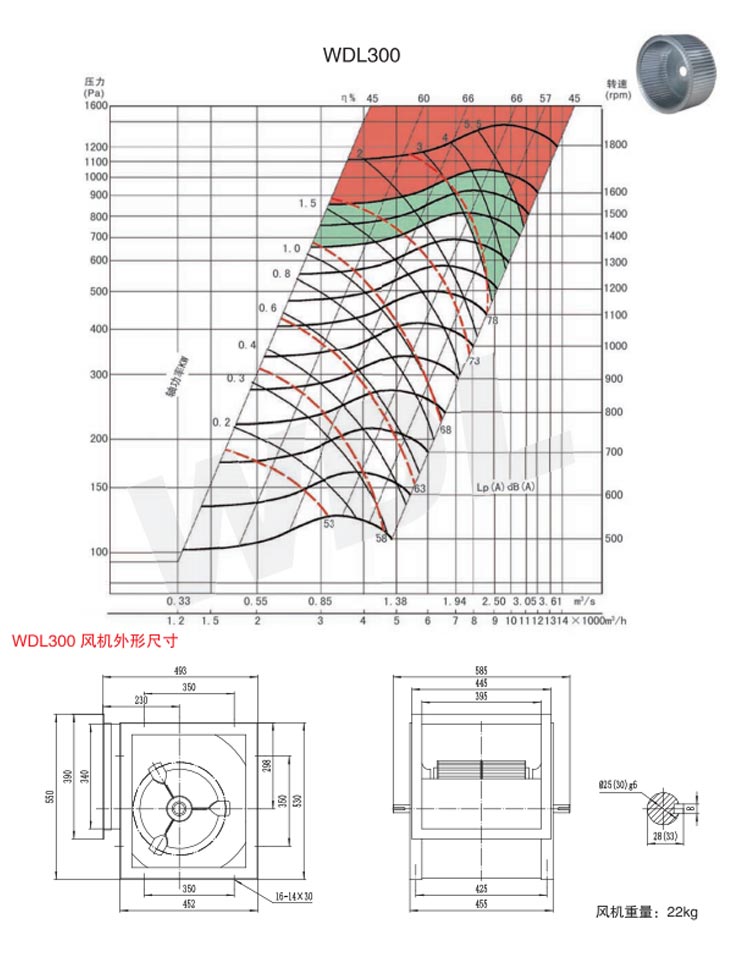

WDL300前倾多翼风机

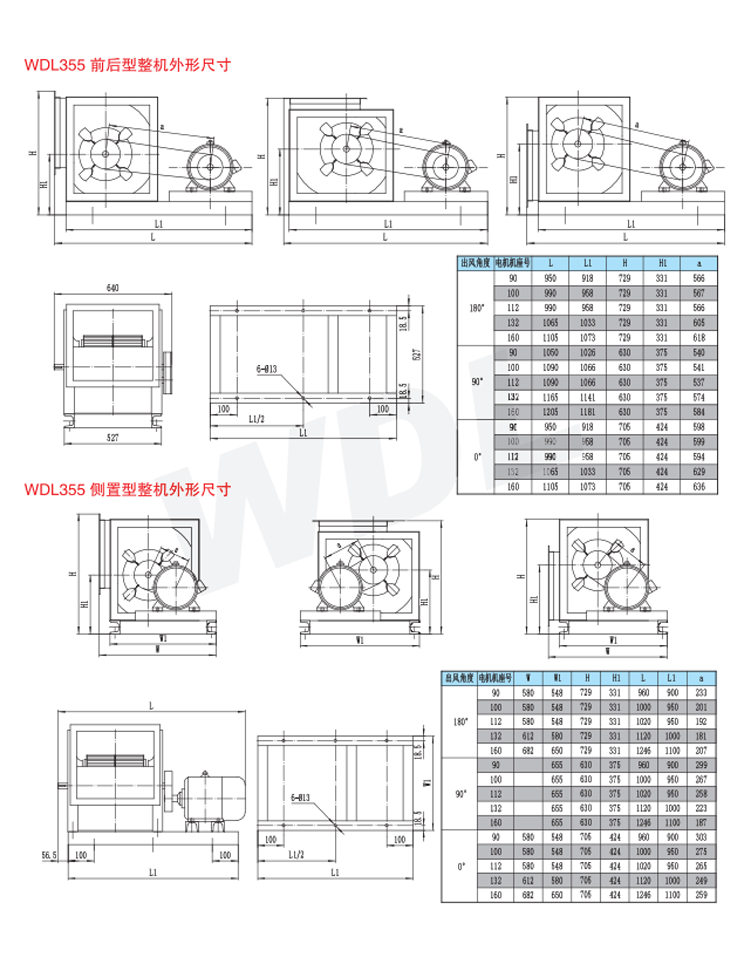

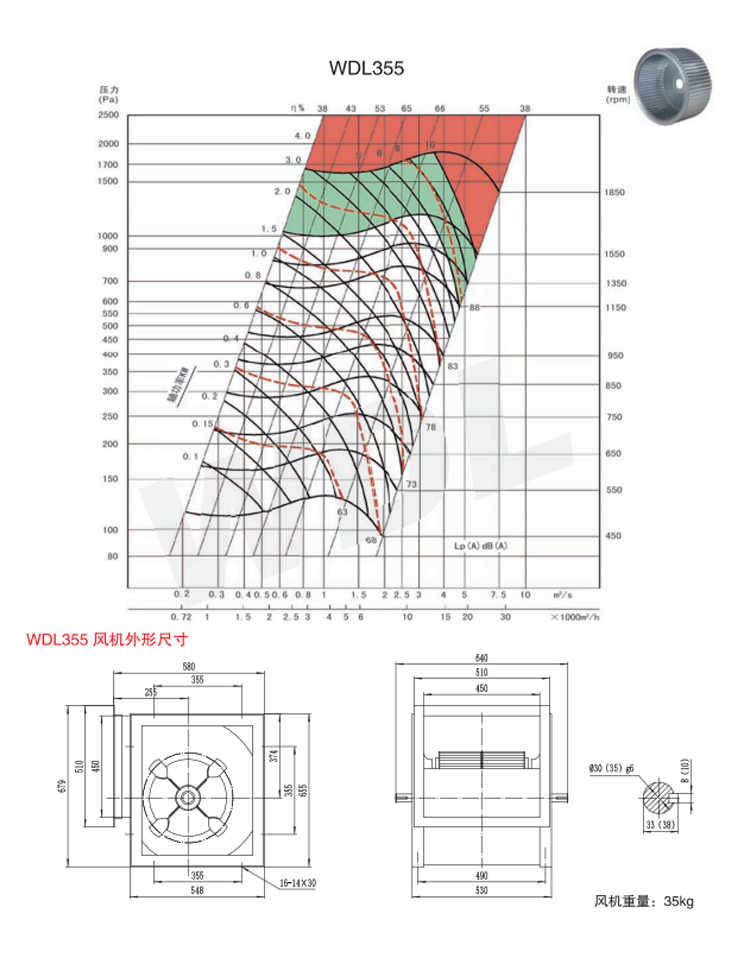

WDL355前倾多翼风机


WDL400前倾多翼风机

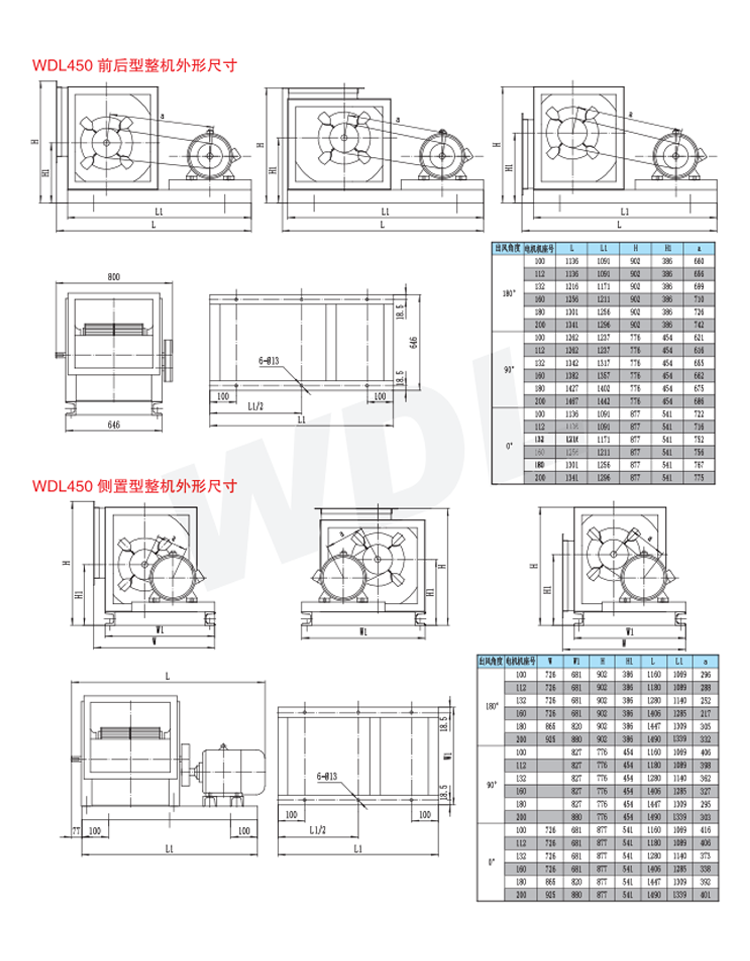

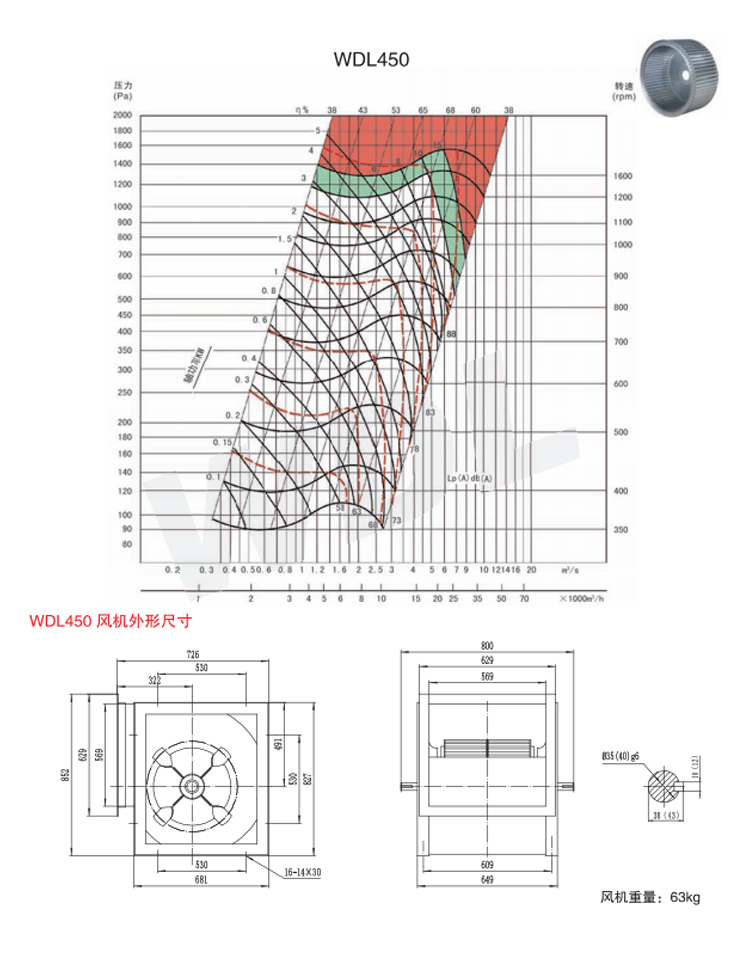

WDL450前倾多翼风机

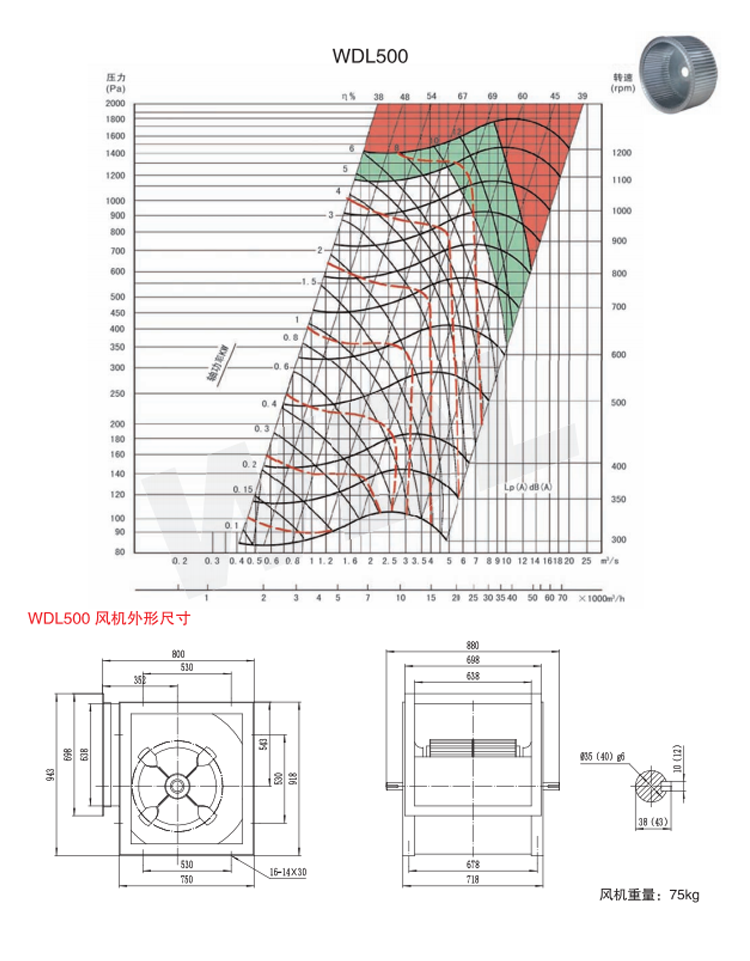

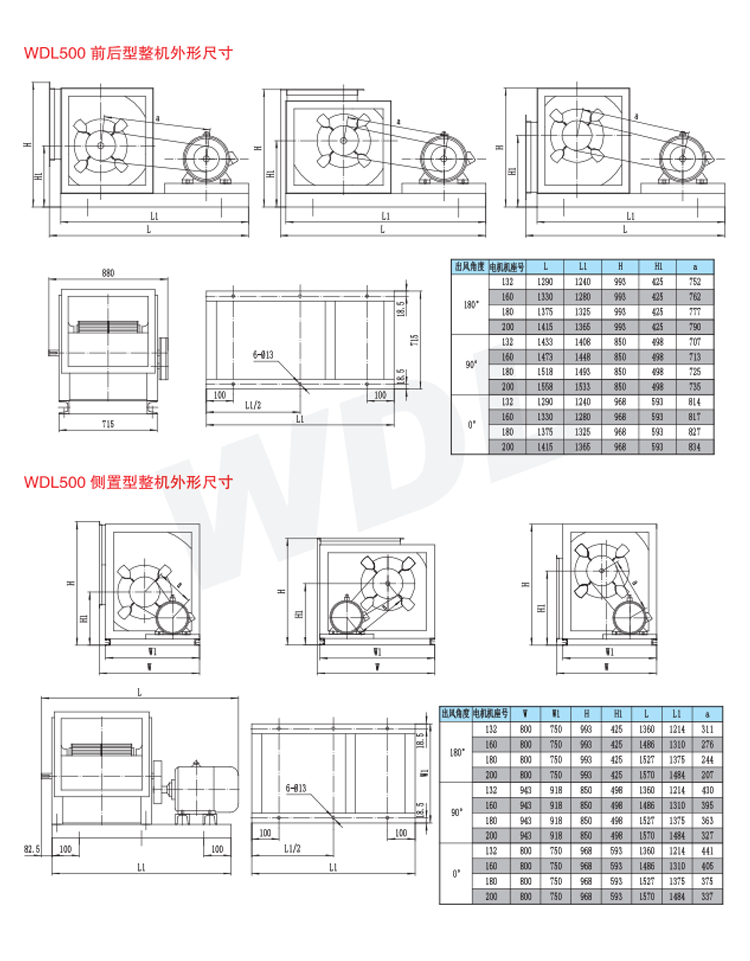

WDL500前倾多翼风机

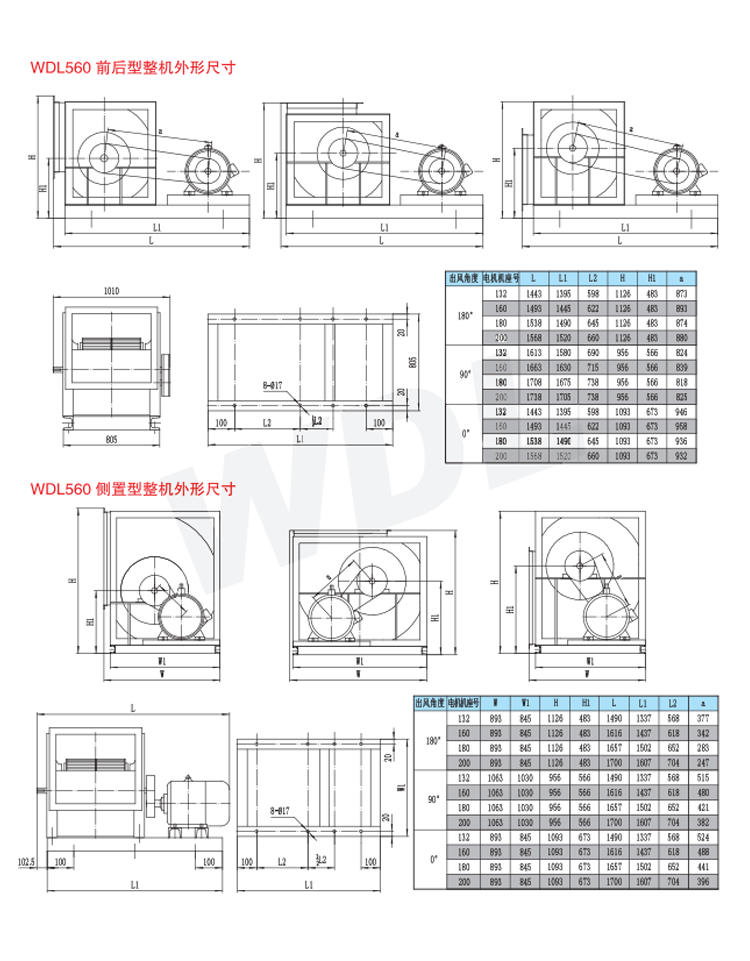

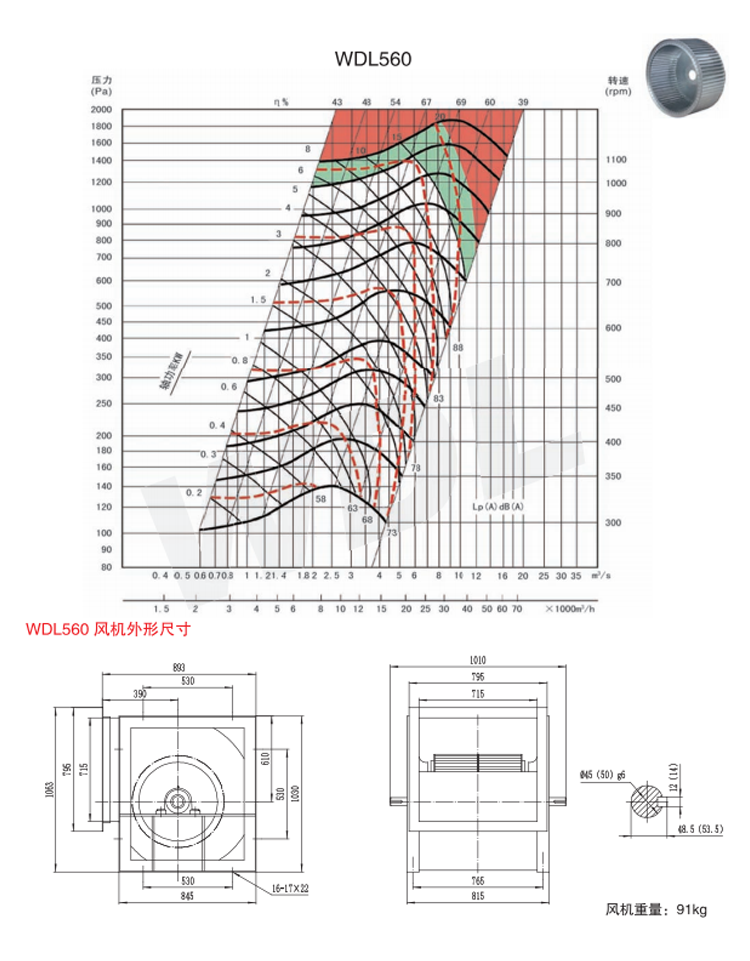

WDL560前倾多翼风机

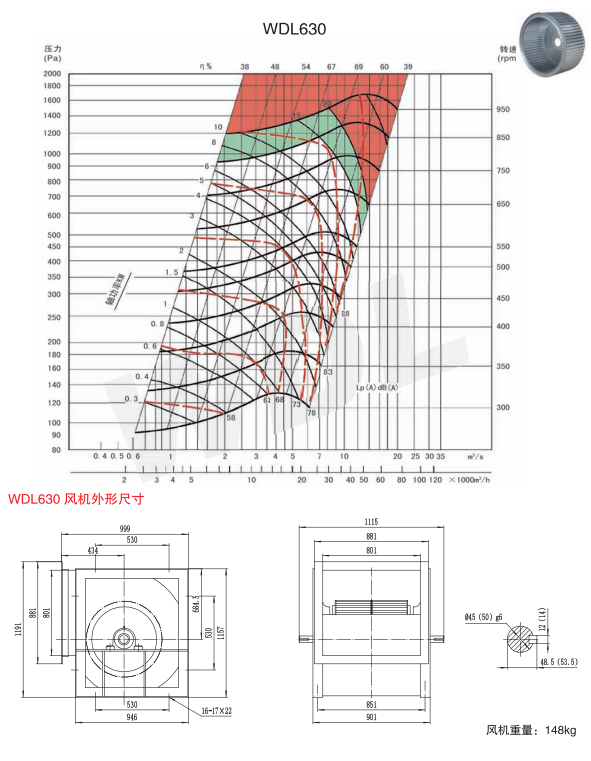

WDL630前倾多翼风机

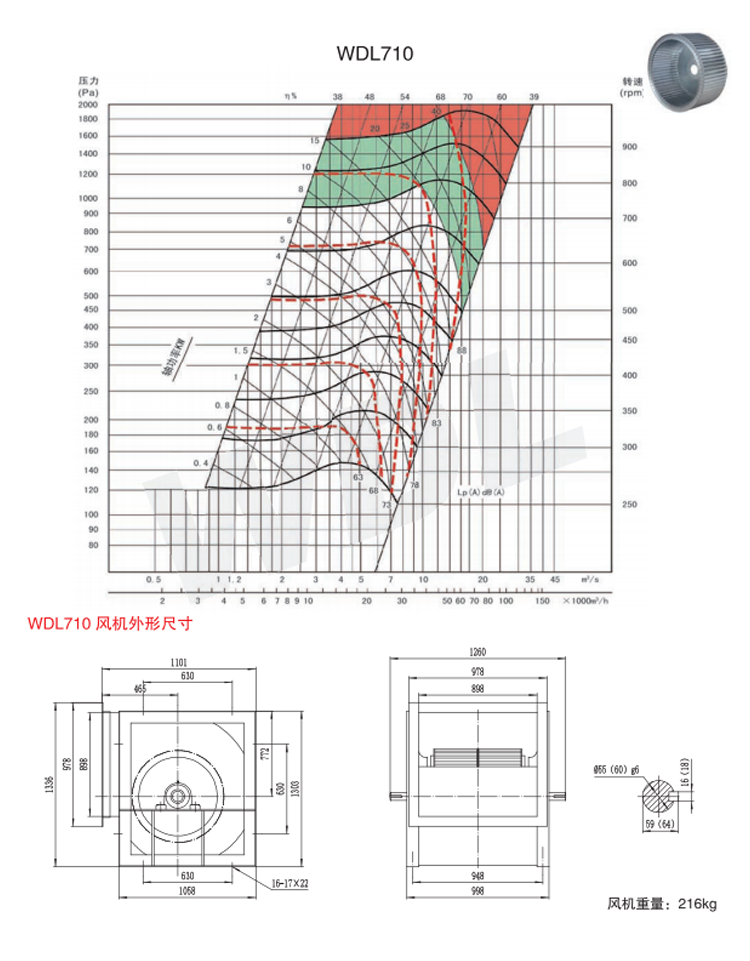

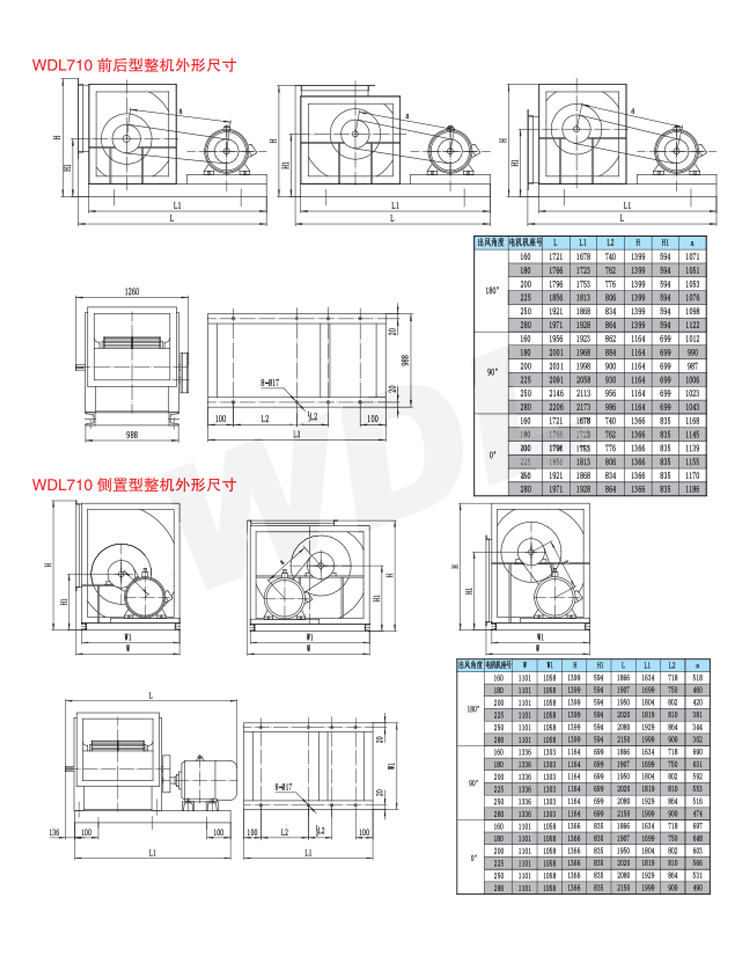

WDL710前倾多翼风机

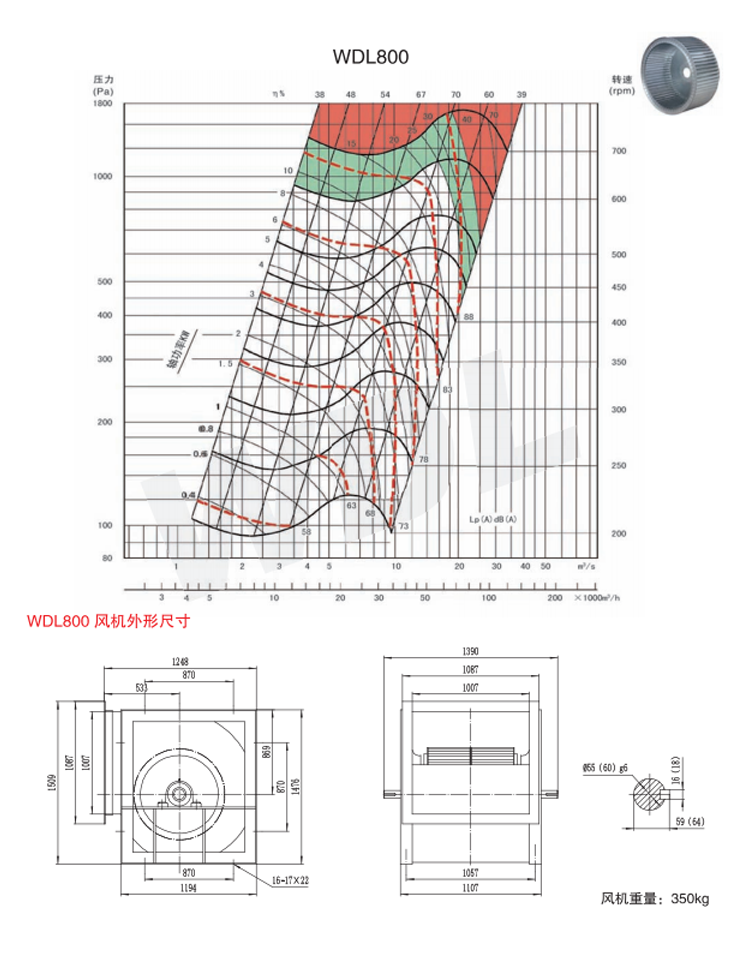

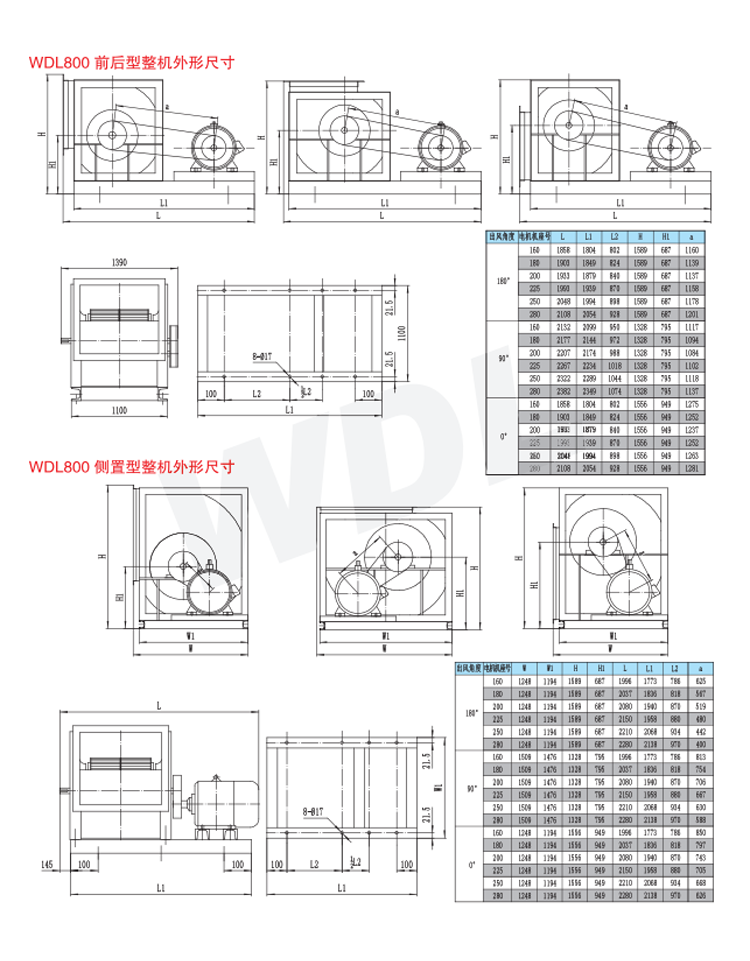

WDL800前倾多翼风机

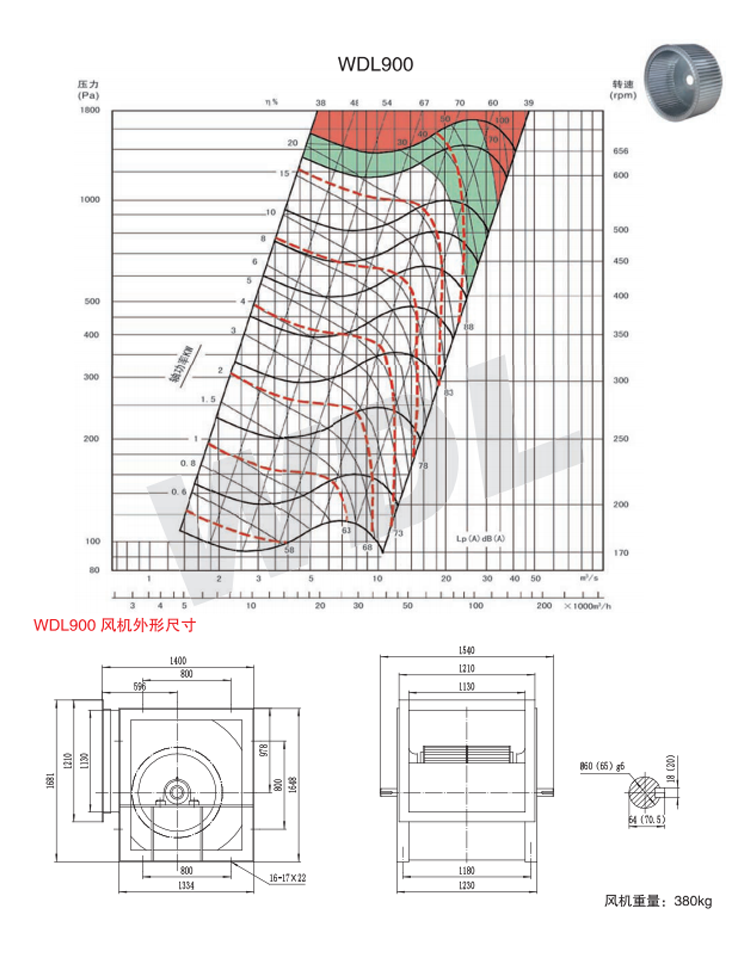

WDL900前倾多翼风机

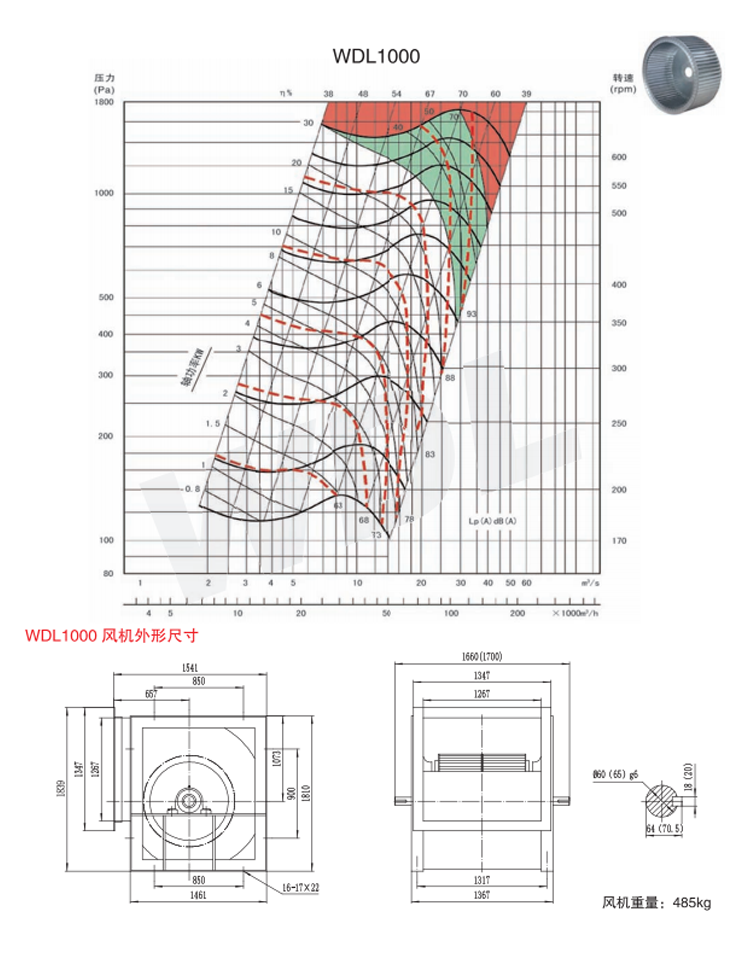

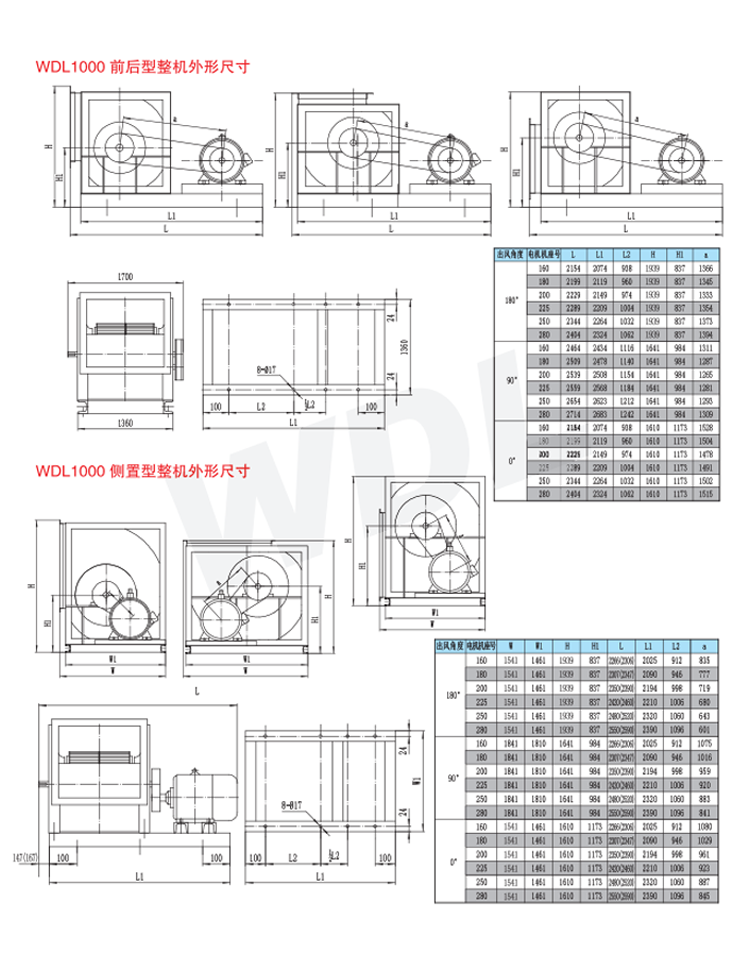

WDL1000前倾多翼风机
